産業機器の電動化が進む中で、10〜20kWクラスのDCBL（DCブラシレス）モータは、建設機械・圧縮機・搬送装置などで採用が急速に広がっています。 そして近年は、モータの冷却方式や熱設計が 『性能のばらつき』（工程能力：Cpk）・『長期信頼性』・『異常発生率』 に直結することから、「品質 × 技術」を一体で考える必要性が高まっています。
本記事では、産業機器向けDCBLモータの冷却方式と熱設計について、技術と品質の両面から押さえるべき実務ポイント を解説します。
先に公開したコラム、
”産業機器向けDCBLモータの冷却方式と熱設計｜10〜20kWクラスで失敗しないポイント”では、
技術的なポイントを解説しました。
このコラムでは品質への影響も考慮して解説しています。
DCBLモータは高効率ですが、近年の磁石の高性能化の影響もあり小型化が進んでおり、モータの表面積が減少しています。
10〜20kWクラスになると発熱量が大きく、モータの小型化のため自然放熱性能の低下しており、冷却方式の選定を誤ると次のような品質問題が発生します。
・ トルク低下（磁石温度上昇による磁束低下）
・ 効率低下（銅損・鉄損増加）
・ 絶縁劣化（寿命短縮）
・ 温度ドリフトによる性能ばらつき
・ 異音・振動（軸受温度上昇）
これらは 工程能力（Cpk）の低下 や管理図での異常パターン（トレンド・サイクル） として現れます。
温度が変動すると、寸法やトルクが周期的に変化し、性能のばらつきが大きくなります。
この “温度による周期的な揺らぎ” が管理図ではどのように見えるのかは、管理図に現れる“技術的異常パターン”の正体の解説コラムで詳しく紹介しています。
● 特徴
・ 構造がシンプル
・ コストが低い
・ メンテナンス性が高い
● 品質への影響
・ 冷却能力が限定的
・ 周囲温度の影響を受けやすい
・ 温度変動 → 寸法ドリフト → 性能ばらつき（Cpk低下）
空冷は軽負荷・短時間運転向けで、連続運転の圧縮機や建機には不向きな場合があります。
● 特徴
・ 高い冷却能力
・ 連続運転に強い
・ 温度安定性が高い
● 品質への影響
・ 温度が安定 → トルク・効率のばらつきが小さい
・ 工程能力（Cpk）が安定しやすい
・ 過負荷時の温度上昇を抑制できる
10〜20kWクラスでは最も採用が多い方式です。
● 特徴
・ 建機の油圧系と相性が良い
・ 高負荷・衝撃環境に強い
・ 潤滑と冷却を兼ねる
● 品質への影響
・ 高温環境でも性能が安定
・ 軸受寿命が延びる
・ 振動・異音の発生率が低下
・ 温度変動が小さく、管理図が安定しやすい
建設機械や屋外用途で特に有効です。
損失が増えると発熱が増え、トルクのばらつき → Cpk低下 の原因になります。
磁石温度が上がると磁束が低下し、
・ トルク不足
・ 効率低下
・ 過負荷時の失速
が発生します。
これは 管理図のトレンド（徐々に悪化） として現れる典型例です。
軸受温度が高いと
・ 潤滑劣化
・ 振動増加
・ 異音発生
につながり、品質問題の主要因になります。
建機や屋外用途では、
・ 夏：高温 → 効率低下
・ 冬：低温 → 粘度上昇 → トルク不足
となり、性能のばらつきが大きくなるため注意が必要です。

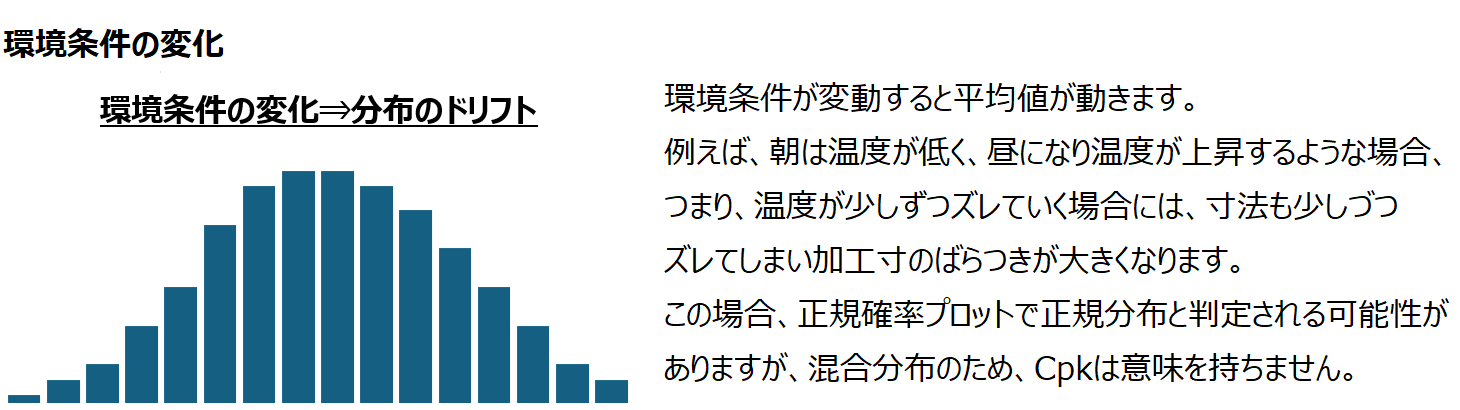

冷却方式の違いは、平均値のズレ（ドリフト） とばらつき（標準偏差：σ）の増加として現れます。
これはそのまま Cpkの低下 につながります。
→ 温度変動が大きく、分布が広がりやすい
→ Cpkが低下しやすい
→ 温度が安定し、分布が細くなる
→ Cpkが安定しやすい
→ 高負荷でも温度が安定
→ 長期的な品質安定性が高い
※ 加工条件の変動がCpkにどう影響するかは、関連コラム”加工条件の変動がCpkに与える影響”
で詳しく解説しています。
→ 抵抗増加 → 効率低下 → トルク不足
→ 性能ばらつき（Cpk低下）
→ 組立精度のばらつきと相乗して品質問題に発展
→ 管理図で異常パターンとして検出可能
→ インバータ温度保護
→ 冷却設計の見直しが必要
10〜20kWクラスのDCBLモータでは、冷却方式と熱設計が 性能・寿命・品質安定性 を大きく左右します。
・ 空冷：軽負荷向け
・ 水冷：連続運転・高効率用途
・ 油冷：建機・高負荷用途
さらに、
・ 温度ドリフト
・ 軸受温度
・ 磁石温度
・ 損失バランス
といった技術要素は、工程能力（Cpk）・管理図の安定性・長期信頼性 に直結します。
技術と品質を一体で考えることで、DCBLモータの性能を最大限に引き出し、製品の品質安定性を高めることができます。
関連コラム：次世代冷却技術とモータの融合
