600V系ブラシレスモータ（BLDC）を駆動するインバータでは、どのスイッチング素子/出力素子を使うかが性能を大きく左右します。しかし、世の中では、「IGBT vs SiC」という比較がよく見られますがこれは本質的には誤りです。なぜなら、①IGBTは“素子構造”の種類、②SiCは“半導体材料”の種類だからです。
本記事では、構造（IGBT / MOSFET） × 材料（Si / SiC）という正しい軸で、600V帯の最新動向を整理します。
最近はAIの回答でも「IGBT vs SiC」という誤った比較が散見されます。
しかし本来は以下のように整理すべきです。
・構造の話：IGBT / MOSFET / BJT
・材料の話：Si / SiC
つまり、構造と材料を混同して比較してはいけないのです。
ただし、ここで一つ補足があります。
構造と材料は本来別軸ですが、実際の製品として市場に出てくると「Si-IGBT」と「SiC-MOSFET」という組み合わせで比較される場面が多いのです。
理由はシンプルで、
・用途領域（電力変換のパワーデバイスとして使われる領域）が重なるためです。
技術的に見ると、Si-IGBTとSiC-MOSFETは同じアプリケーション（インバータ、EV、産業機器など）で選定の候補になり、損失、スイッチング速度、耐圧、コストなどを同じ土俵で比較する必要がある場面が確かに存在します。
つまり、
・原理的な分類では「構造 vs 材料」の比較は誤り
・しかし実務的なデバイス選定では「Si-IGBT vs SiC-MOSFET」という比較が意味を持つ
という二層構造で整理するのが正確です。
IGBTとSiCの比較ではなく、Si-IGBTとSiC-MOSFETが正しいのです。
【IGBT（Insulated Gate Bipolar Transistor）】
MOSFETのゲート構造と、バイポーラトランジスタの電流増幅を組み合わせた構造。
特徴
・ゲート駆動電流が小さい
・高耐圧
・大電流に強い
・スイッチング速度は中程度
・低損失（ただしSiC MOSFETには劣る）
【MOSFET（Metal-Oxide-Semiconductor Field Effect Transistor）】
電界効果で電流を制御する素子＝ゲートに加える電圧で流れる電流を制御する。
高速スイッチングが可能で、低電圧領域では主役。
【バイポーラトランジスタ（BJT: Bipolar Junction Transistor）】
古典的なバイポーラ素子。
大電流に強いが、ゲート電流が大きく制御が重い。
ベースに流す電流で流れる電流を制御する。
【SiC（Silicon Carbide：炭化ケイ素）】
Siに代わる次世代材料。
特徴
・バンドギャップが広い
・耐圧が高い
・高温動作が可能
・電子移動度が高い
・絶縁破壊電界がSiの約10倍
【Si（Silicon：ケイ素）】
従来の主流材料であり、現在でも半導体の材料といえばSi基板（Siウエハー）。
コストが安く、成熟した技術。
※SiC-IGBTは存在するが、600V帯では性能過剰・高コストのため普及していない。
600V帯は長年Si-IGBT一択でした。
理由
・高耐圧
・大電流に強い
・コストが安い
・産業用途で実績が膨大
・トレンチ構造、サイドゲート構造の進化で性能が向上
SiC-MOSFET が600V帯の新しい主役
SiC-MOSFETは
・高速スイッチング
・低損失
・高温動作
・小型化
が可能で、600V帯で急速に普及しています。
✔ 600V帯で最も使われているSiC素子はSiC-MOSFET（SiC-FET）
Si-MOSFETでも高電圧化は可能ですが、高耐圧化すると損失が大きくなるという課題があり、それを補うためにIGBTが開発された歴史があります。
SiCの登場により、高電圧領域でMOSFETが再び主役に返り咲いたという構図です。
【Si-IGBT（従来主役）】
・コストが安い
・大電流に強い
・スイッチング速度は中程度
・損失はやや大きい
・dv/dtは比較的穏やか（絶縁に優しい）
→コスト重視・信頼性重視の装置に向く
【SiC-MOSFET（新主役）】
・スイッチングが非常に速い
・損失が小さい（高効率）
・発熱が少ない
・小型化が可能
・dv/dtが大きく絶縁ストレスが高い
・コストは高い
→高効率・小型化・高速応答が必要な装置に最適

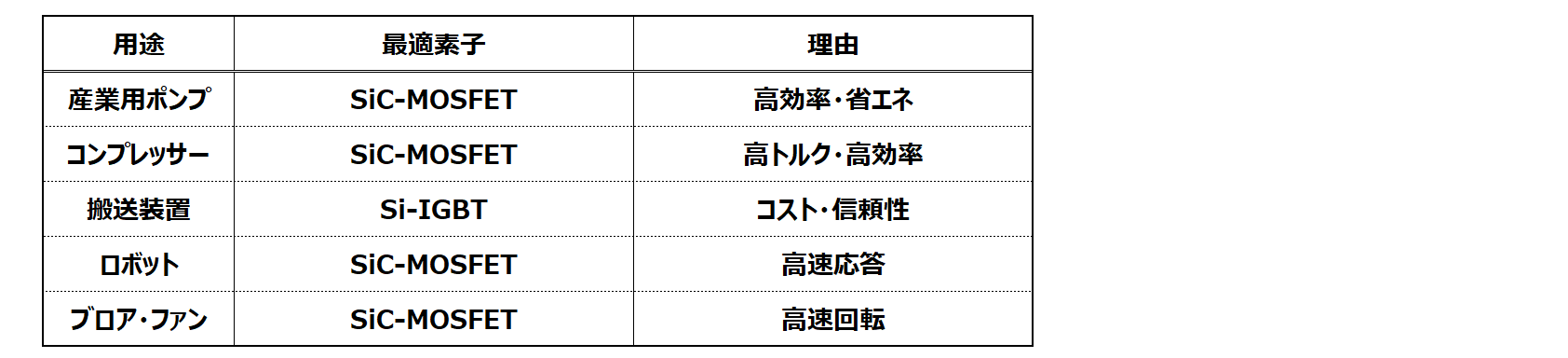

600V系BLDCでの素子選定は、構造（IGBT / MOSFET） × 材料（Si / SiC）の2軸で考える必要があります。
・従来の主役：Si-IGBT
・現在の主役：SiC-MOSFET
・将来の高耐圧領域：SiC-IGBT（3kV〜10kV）
600V帯では、Si-IGBT vs SiC-MOSFETが本質的な比較軸です。
以下の3種類の比較があり、よく理解して比較することが必要です。
・材料の比較：Si vs SiC
・構造の比較：IGBT vs MOSFET
・素子としての比較：Si-IGBT vs SiC-MOSFET
SiC以外の新しい材料でGaN（窒化ガリウム：gallium nitride）を聞くことがあると思います。
GaN（ガリウムナイトライド）は高周波スイッチングに優れた材料で、USB充電器やDC-DC電源などの低電流・高周波用途で急速に普及しています。
しかし、600V系BLDCのような高電圧・大電流・サージ環境では、逆回生電流やサージ電圧に対する耐性の面で課題があり、現状ではSiC-MOSFETが最適な選択肢となります。
詳しくは、Si / SiC / GaN の材料比較で説明しています。
