DCBLモータは高効率・高出力・高応答性が特徴ですが、10〜20kWクラスの産業用途では、振動・異音・軸受トラブルが性能や寿命に大きく影響します。 特に建機・圧縮機・搬送装置などでは、負荷変動や衝撃、粉塵などの環境要因が加わり、トラブルが顕在化しやすくなります。
本記事では、DCBLモータで発生しやすい振動・異音・軸受トラブルの原因と、実務で役立つ対策をわかりやすく解説します。
DCBLモータの振動・異音は、大きく分けて3つの要因から発生します。
電磁起因、機械起因、外部要因です。

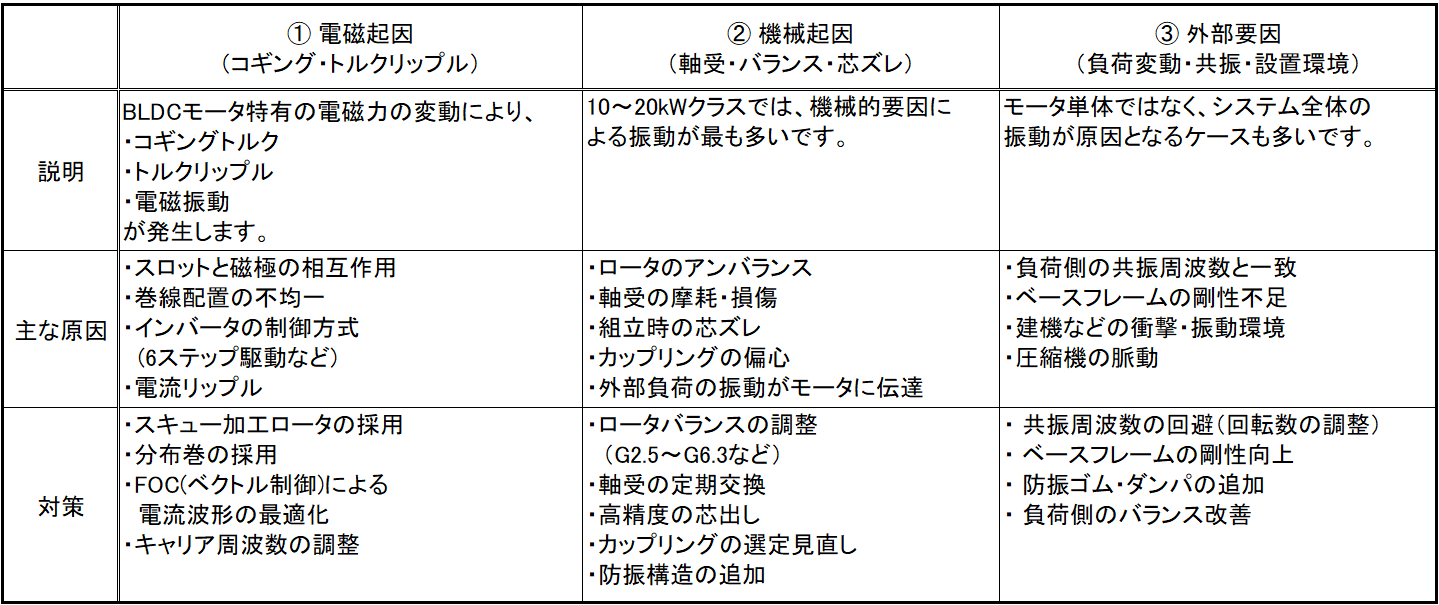

以下に、3つの要因の簡単な説明と主な原因、対策をまとめました。
軸受はDCBLモータの中で最も故障しやすい部品です。
特に10〜20kWクラスでは、軸受温度・潤滑・環境の影響が大きくなります。
現場でよく使われる診断方法をまとめます。
振動のアナログ信号をFFT（Fast Fourier Transform）アナライザーを用いて周波数成分を分析することで、以下の判別が可能です。
・ 電磁起因（極数×回転数）
・ 機械起因（回転数成分）
・ 共振（特定周波数のピーク）
軸受温度の上昇は、振動・摩耗の “早期警告” になります。
電流の歪みやリップル増加は、
・ トルクリップル
・ 電磁振動
・ インバータ設定不良
の兆候です。
よくあるトラブルである、 ”電磁振動” 、 ”機械振動” 、 ”共振” 、 ”軸受損傷” について、主な原因と対策をまとめました。
10〜20kWクラスのDCBLモータでは、振動・異音・軸受トラブルは避けて通れない課題です。
電磁・機械・外部要因を正しく切り分け、適切な対策を行うことで、性能と寿命を大きく向上できます。
特に産業用途では、
・ ロータバランス
・ 軸受選定
・ FOC制御
・ 防振構造
・ 温度・振動監視
といった総合的なアプローチが重要です。
